TOLERÂNCIAS PARA CURVAS DE AÇO PARA SOLDA DE TOPO


ANSI B 16.9
Diâmetro
Nominal
DN
Diâmetro
Externo
OD
Espessura
da Parede
45° e 90°
180°
Centro a Face
A e B
Centro A
Centro O
Altura do
Arco K
2.1/2" e menor
+ 1,6 - 0,8
Não menor de 87,5%
da parede nominal
1,6
6,4
6,4
3" a 4"
1,6
1,6
6,4
6,4
5" a 8"
+ 2,4 - 1,6
1,6
6,4
6,4
10" a 18"
+ 4,0 - 3,2
2,4
9,5
6,4
20" a 24"
+ 6,4 - 4,8
2,4
9,5
6,4
Notas:
1. Medidas expressas em milímetros;
2. Para converter em outras unidades acesse a Tabela de Unidades de Comprimento.

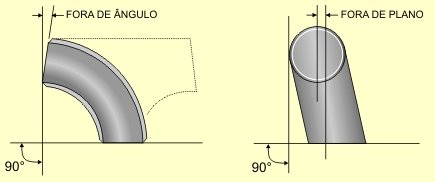

TOLERÂNCIA DE ANGULARIDADE DE CURVAS PARA SOLDA DE TOPO


Diâmetro Nominal
em Polegada

1/2" a 4"

5" a 8"

10" a 12"

14" a 16"

18" a 24"

26" a 30"

32" a 42"

44" a 48"

Fora de Ãngulo 1 2 2 3 4 5 5 5
Fora de Plano 2 4 5 6 10 10 13 19
Notas:
1. Medidas expressas em milímetros;
2. Para converter em outras unidades acesse a tabela de Unidades de Comprimento.
