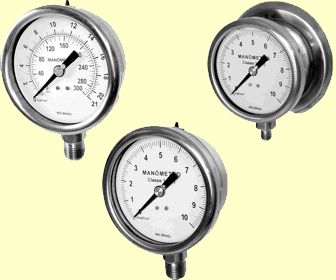

MANÔMETROS DE AÇO INOXIDÁVEL

MODELOS
Figura Tamanho do Aro Faixa de Pressão
MAI50 50 mm Vácuo até 2500 kgf/cm
MAI60 60 mm
MAI66 66 mm
MAI100 100 mm
MAI150 150 mm
MAI200 200 mm
MAI250 250 mm
MAI300 300 mm

APLICAÇÕES:
Manômetros totalmente de aço inoxidável, caixa estanque, à prova de tempo para aplicações nas indústrias petroquímicas, químicas, papel e celulose, alimentares, nos produtos corrosivos, nas usinas e outras que exijam durabilidade, precisão e qualidade.

CARACTERÍSTICAS

Caixa: estanque, em chapa de aço inox AISI 304;

Aro: engate baioneta, de aço inox AISI 304, aro cravado para Ø50mm;

Válvula de segurança: situada na parte superior ou atrás da caixa;

Flange: dianteira ou traseira;
Mostrador: alumínio, fundo branco e gravação preta;
Ponteiro: alumínio, balanceado com ajuste micrométrico, sem ajuste para Ø50, 60 e 66mm;

Visor: vidro plano de 2mm e 3mm;
Elemento sensor: tubo bourdon em "C" de aço inox, AISI 316, helicoidal acima de 100 kgf/cm;
Mecanismo: aço inox AISI 304 com ajuste;


Conexão: inferior ou traseira excêntrica com rosca de 1/8", 1/4", 3/8" ou 1/2" NPT ou BSP e traseira concêntrica para Ø50 ,60 e 66mm;

Soquete: aço inox AISI 304, secção quadrado de 7/8" e secção 9/16" para Ø 50, 60 e 66mm;
Precisão: 1% do total da escala;

*Nos Ø200, 250 e 300mm são fornecidos com caixa de aço inox e aro sobreposto;
  *Opcional: com garra de fixação traseira.

EXECUÇÕES
Inferior Inferior com
Flange Dianteira
Inferior com
Flange Traseira
Traseira Traseira com
Flange Dianteira
Traseira com
Flange Traseira

Notas:
1. Veja Tabela de Resistência à Corrosão;
2. Veja Composição Química dos materiais;
3. Para converter unidades de temperatura e pressão acesse a seção de Conversão de Medidas.
