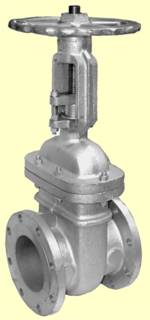

VÁLVULA GAVETA EM AÇO FUNDIDO


Extremidades Flangeadas
CARACTERÍSTICAS
Construção conforme normas ANSI e ASTM;

Face a Face (L) conforme norma ANSI B 16.10;
Flanges padrão ANSI B 16.5 com ressalto, lisos ou outras faces sob consulta;

Volante fixo;

Haste ascendente com rosca trapezoidal externa e castelo aparafusado (OS&Y);
Também disponível com extremidades biseladas para solda de topo (BW).

Pressão de Serviço - Classe 150 lbs
Vapor a 300°C sem Choque 10,3 bar (150 lbs/pol)
Água, óleo e gás a 40°C sem Choque 19,6 bar (285 lbs/pol)

Pressão de Serviço - Classe 300 lbs
Vapor a 425°C sem Choque 28,3 bar (410 lbf/pol)
Água, óleo e gás a 40°C sem Choque 51,1 bar (740 lbf/pol)

Pressão de Serviço - Classe 600 lbs
Vapor a 449°C sem Choque 41,4 bar (600 lbf/pol)
Água, óleo e gás a 40°C sem Choque 102,2 bar (1.480 lbf/pol)

CONSTRUÇÃO DA VÁLVULA E FIGURAS
Descrição Classe de
Pressão
Figura
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
150 lbs V0200
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
300 lbs V0201
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
600 lbs V0202
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8M, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
150 lbs V0203
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8M, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
300 lbs V0204
Válvula Gaveta em Aço Inoxidável ASTM A 351 Gr. CF8M, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
600 lbs V0205
Válvula Gaveta em Aço Carbono ASTM A 216 Gr. WCB, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
150 lbs V0206
Válvula Gaveta em Aço Carbono ASTM A 216 Gr. WCB, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
300 lbs V0207
Válvula Gaveta em Aço Carbono ASTM A 216 Gr. WCB, haste ascendente, volante fixo e flanges padrão ANSI B 16.5.
600 lbs V0208
Materiais da Sede
Aço Carbono
Aço Inoxidável (AISI 304, 316 e 410)
Bronze
Ferro Fundido
Outras Ligas Sob Consulta

Notas:
1. Veja Composição Química e Propriedades
Mecânicas
dos materiais do corpo da válvula;

2. Veja Resistência à Corrosão dos materiais do
  corpo da válvula;
3. Para converter unidades de temperatura e
  pressão acesse a seção de Conversão de Medidas;
4. Veja recomendação para utilização das válvulas
  mais usuais.

Componentes
1 - Porca sextavada
2 - Volante
3 - Bucha rosqueada
4 - Haste
5 - Sobre Castelo
6 - Preme-gaxeta
7 - Gaxeta
8 - Castelo
9 - Corpo
10 - Anel (sede)
11 - Cunha




Face a Face (L) - Em Milímetro
Class.\Diâm 1.1/2" 2" 2.1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24"
150 lbs 165 178 191 203 229 254 267 292 330 356 381 406 432 457 508
300 lbs 191 216 241 283 305 381 403 419 457 502 762 838 914
600 lbs 241 292 330 356 432   559 660 787 838
